Para los productores de mortero seco, las empresas constructoras y los fabricantes de masilla para paredes, pocos fallos de calidad resultan tan costosos o tan dañinos para la reputación de marca como el desprendimiento, la descamación o el pulverizado (chalking) de la masilla para paredes.

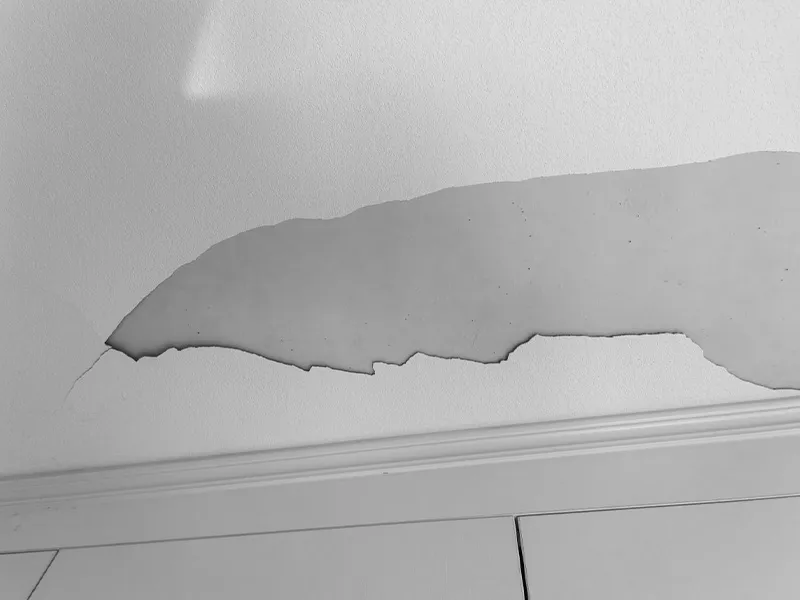

Cuando una pared recién enlucida empieza a ampollarse, agrietarse o desprenderse bajo una ligera abrasión, los equipos de aplicadores suelen culpar a la mala calidad de la pintura o a las condiciones de humedad del soporte. Sin embargo, en las masillas para paredes a base de cemento blanco, yeso o cal, la causa raíz del desprendimiento casi siempre se remonta a una pérdida rápida de humedad, una hidratación incompleta del ligante o una química de formulación inadecuada.
En este análisis técnico analizamos las 5 causas ocultas detrás del desprendimiento de la masilla para paredes y demostramos cómo elegir el grado correcto de hidroxipropilmetilcelulosa (HPMC) constituye la cura definitiva para formulaciones de masilla para paredes sin fallos.
El cemento blanco y la cal hidratada son los ligantes inorgánicos principales en las masillas y capas de alisado cementosas para paredes. A diferencia de las pinturas orgánicas, que secan únicamente por evaporación del disolvente, el cemento blanco necesita agua líquida sostenida para impulsar su reacción química exotérmica: la hidratación.
Ligantes de cemento + agua (H₂O) → gel de silicato cálcico hidratado (C‑S‑H) + unión mecánica
Si el agua se extrae de la capa de masilla recién aplicada con demasiada rapidez, la hidratación del cemento se detiene prematuramente. Sin el crecimiento de cristales del gel C‑S‑H, la capa de masilla se transforma en una matriz blanda y pulverulenta con una resistencia adhesiva nula, lo que provoca directamente el desprendimiento y el agrietamiento.
Cuando se aplica sobre fábrica de ladrillo porosa, bloques de hormigón u hormigón celular curado en autoclave (AAC), un soporte seco actúa como una esponja y absorbe rápidamente el agua líquida de la pasta. Al mismo tiempo, la radiación solar y el viento ambiente aceleran la evaporación de la superficie exterior. Si el aditivo de celulosa HPMC carece de suficiente capacidad de retención de agua (WR < 98 %), la capa de masilla se queda sin agua en pocos minutos, lo que provoca un pulverizado severo y, finalmente, el desprendimiento.
Sin aditivos adecuados de formación de película y retención de humedad, la fase líquida de la masilla no puede penetrar lo suficiente en los capilares del soporte para formar un anclaje mecánico entrelazado. Cuando después se aplica la pintura de acabado, su tensión de secado arranca de la pared la capa de masilla, débil y sin anclaje.
Las masillas para paredes económicas suelen basarse en cargas de baja calidad con un contenido insuficiente de ligante. Si el aditivo de hidroxipropilmetilcelulosa no genera suficiente tensión de fluencia ni una viscosidad Brookfield elevada, las partículas de árido se separan de la pasta de cemento durante el fratás. Esta segregación crea microhuecos internos y planos de cizalladura débiles dentro de la película curada.
El abastecimiento de productos HPMC chinos baratos y adulterados, cargados de sales o con un contenido elevado de cenizas (cenizas > 10 %), desestabiliza la hidratación del cemento. Las impurezas inorgánicas disueltas alteran la morfología cristalina del cemento y provocan hinchamiento interno, eflorescencias y desprendimiento interfacial con el tiempo.
Intentar impermeabilizar la masilla para paredes sobredosificando silicatos o agentes hidrofóbicos sin ajustar la matriz de éter de celulosa puede reducir gravemente la adherencia en húmedo. La masilla pierde su pegajosidad en húmedo durante la aplicación, lo que impide un alisado correcto y hace que la capa se enrolle o se desprenda bajo el fratás.
Incorporar hidroxipropilmetilcelulosa (HPMC) de alta pureza en las fórmulas de masilla para paredes de mortero seco aborda estos puntos de fallo mediante tres mecanismos químicos y físicos distintos:
1. Retención de agua ultraalta (≥98 %): las cadenas poliméricas de HPMC no iónico presentan grupos sustituyentes hidrófilos hidroxilo (‑OH) e hidroxipropilo (‑OCH₂CH(OH)CH₃) que fijan firmemente las moléculas de agua mediante enlaces de hidrógeno. Esto retiene la humedad dentro de la capa incluso a 40 ℃, garantizando una hidratación del cemento del 100 % y una elevada dureza superficial.
2. Reología y tixotropía optimizadas: la hidroxipropilmetilcelulosa HPMC de alta viscosidad confiere al mortero fresco un comportamiento de flujo pseudoplástico. La pasta se fluidifica bajo la presión del fratás para facilitar la aplicación y después recupera inmediatamente su viscosidad estática para mantener las cargas en suspensión estable, sin escurrimiento ni sangrado.
3. Mayor adherencia interfacial: a medida que la masilla cura, el polímero HPMC disuelto migra ligeramente hacia la interfaz del soporte y forma una película continua y flexible que puentea los huecos microscópicos entre los hidratos de cemento y las partículas de árido.
Para eliminar el desprendimiento sin perder el control de los costes de materias primas, los formuladores de mortero seco deben seleccionar las especificaciones correctas de hidroxipropilmetilcelulosa en función de su aplicación objetivo:
1. Masilla para paredes de cemento blanco / yeso para interiores:
Viscosidad recomendada: 100.000 – 150.000 mPa·s
Dosificación objetivo: 0,15 % – 0,25 % (1,5 kg – 2,5 kg por tonelada)
Requisito clave: alta retención de agua (≥ 98 %), sin amarilleamiento, bajo contenido de cenizas.
2. Capa de alisado cementosa / masilla antigrietas para exteriores:
Viscosidad recomendada: 150.000 – 200.000 mPa·s
Dosificación objetivo: 0,25 % – 0,35 % (2,5 kg – 3,5 kg por tonelada)
Requisito clave: resistencia superior a la intemperie, control del escurrimiento, alta resistencia al deslizamiento.
3. Grado de reología modificada (coformulado con éter de almidón):
Viscosidad recomendada: 40.000 – 70.000 mPa·s + 0,05 % de HPS
Requisito clave: máxima suavidad de fratás, menor fatiga de la mano, menor coste.
Si su fábrica tiene problemas de calidad por desprendimiento o pulverización de la masilla para paredes, siga este protocolo de verificación de laboratorio paso a paso:
1. Compruebe la retención de agua: analice su masilla de mortero seco acabada según EN 18555 o DIN 18555. Si la retención de agua cae por debajo del 98 %, aumente la dosificación de HPMC o cambie a un grado con mayor grado de sustitución.
2. Verifique el contenido de cenizas: incinere una muestra de su celulosa HPMC en un horno de mufla a 575 ℃. El éter de celulosa puro, sin adulterar, debe dar un contenido de cenizas inferior al 3,0 %–5,0 %. Un contenido alto de cenizas indica una fuerte mezcla con sales, que daña la resistencia de unión.
3. Evalúe la imprimación del soporte: en soportes muy porosos (como bloques AAC), indique a los equipos de aplicación que prehumedezcan la superficie o apliquen una imprimación penetrante antes del fratás.
4. Combine con VAE RDP para sistemas exteriores: para masillas para paredes exteriores de altas prestaciones, combine el HPMC de Celix con un 0,5 %–1,5 % de polímero redispersable en polvo (VAE RDP) para aumentar la resistencia a la tracción por flexión y la resistencia a la intemperie.
Alinee su control de calidad y sus ensayos de laboratorio con estas normas internacionales reconocidas:
Normas de ensayo de morteros EN 18555 / DIN 18555: consulte los protocolos de las normas DIN para evaluar el valor de retención de agua y la consistencia de morteros y revoques frescos.
Marco de ensayo de adherencia ISO 13007: revise las especificaciones ISO 13007 para los procedimientos de ensayo de resistencia a la tracción y tiempo abierto.
Adherencia por tracción directa ASTM C1583: consulte las directrices de ensayo de tracción ASTM para medir la resistencia de arranque superficial de los revestimientos de pared.
Directivas de seguridad química REACH de la UE: revise el reglamento REACH de la ECHA en relación con el cumplimiento de los aditivos de celulosa de alta pureza.
Prevenir los fallos de la masilla para paredes requiere más que añadir espesantes: exige una pureza química constante, relaciones de sustitución precisas y soporte experto en formulación.
Como fábrica internacional líder de éteres de celulosa y fabricante fiable de HPMC en China, Hebei Celix Cellulose Co., Ltd. (Celix) produce HPMC, HEMC, HEC y polímeros redispersables en polvo (VAE RDP) de alta pureza, específicamente optimizados para masillas de cemento blanco, capas de alisado, adhesivos para baldosas y recubrimientos base agua. Con un bajo contenido de cenizas, una estabilidad térmica superior y una retención de agua garantizada (≥98 %), los productos de Celix permiten a los fabricantes de mortero de todo el mundo ofrecer acabados de pared sin defectos.
Construye mejor, construye más ecológico, con Celix HPMC
Limpieza más segura, cuidado más inteligente, con Celix Cellulose Ether.
Perforar más profundo, operar más seguro, con éter de celulosa Celix
Formular con precisión, cumplir con seguridad, con éter de celulosa Celix
Pruebe mejor, mantenga fresco, con éter de celulosa Celix
Forma más fuerte, más resistente al fuego, con éter de celulosa Celix
Contáctenos
Celix Cellulose Co., Ltd, es un fabricante integrado de celulosa química con I + D, fábricas y sitios de ventas globales internos.
Nuestros productos incluyen HPMC, HEC, MHEC, VAE RDP, PCE, PVA, Defoamers, fibras PP, HPS, SHP y Retardador de Yeso.
Celix Cellulose Co., Ltd, es un fabricante integrado de celulosa química con I + D, fábricas y sitios de ventas globales internos.
Nuestros productos incluyen HPMC, HEC, MHEC, VAE RDP, PCE, PVA, Defoamers, fibras PP, HPS, SHP y Retardador de Yeso.
+8618330106777
info@celixcellulose.com
EN
jp
ko
es
ru
pt
th
ar
vi
id
kk
